[전기설비기술기준 및 판단기준] 필기시험 대비 요점 정리3

제 4절 기계 및 기구

제31조(특고압용 기계기구의 시설)

ⓛ 특고압용 기계기구는 다음 각 호의 어느 하나에 해당하는 경우, 발전소․변전소․개폐소 또는 이에 준하는 곳에 시설하는 경우, 제246조제1항제2호 단서 또는 제248조제2항 및 제3항의 규정에 의하여 시설하는 경우 이외에는 시설하여서는 아니 된다.

• 1. 기계기구의 주위에 제44조제1항, 제2항 및 제4항의 규정에 준하여 울타리ㆍ담 등 을 시설하는 경우

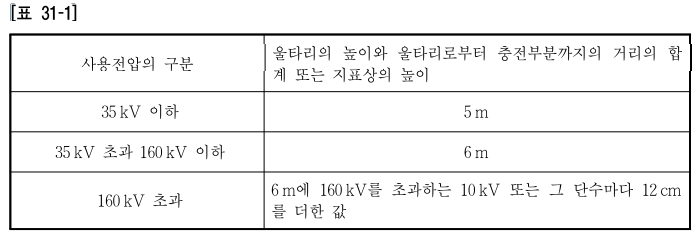

• 2. 기계기구를 지표상 5 m 이상의 높이에 시설하고 충전부분의 지표상의 높이를 표 31-1에서 정한 값 이상으로 하고 또한 사람이 접촉할 우려가 없도록 시설하는 경우
• 3. 공장 등의 구내에서 기계기구를 콘크리트제의 함 또는 제1종 접지공사를 한 금속제의 함에 넣고 또한 충전부분이 노출하지 아니하도록 시설하는 경우
• 4. 옥내에 설치한 기계기구를 취급자 이외의 사람이 출입할 수 없도록 설치한 곳에 시설하는 경우
• 5. 충전부분이 노출하지 아니하는 기계기구를 사람이 쉽게 접촉할 우려가 없도록 시 설하는 경우
• 6. 제135조제1항 및 제4항에 규정하는 특고압 가공전선로에 접속하는 기계기구를 제 36조(제1항제2호의 “고압 인하용 절연전선”은 “특고압 인하용 절연전선”으로 제1 항제5호의 “제3종 접지공사”는 “제1종 접지공사”로 한다)의 규정에 준하여 시설하 는 경우

② 특고압용 기계기구는 노출된 충전부분에 취급자가 쉽게 접촉할 우려가 없도록 시설하여야 한다



제33조(기계기구의 철대 및 외함의 접지)

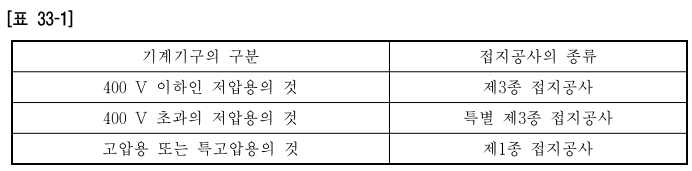

ⓛ 전로에 시설하는 기계기구의 철대 및 금속제 외함(외함이 없는 변압기 또는 계기용변성기는 철심)에는 다음 각 호의 어느 하나에 따라 접지공사를 하여야 한다



제35조(아크를 발생하는 기구의 시설)

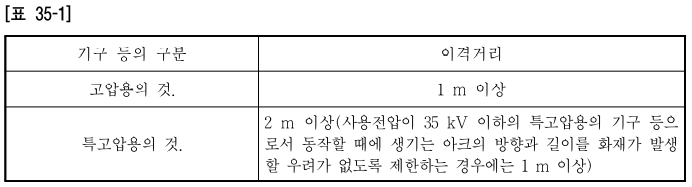

고압용 또는 특고압용의 개폐기․차단기․피뢰기 기타 이와 유사한 기구로서 동작시에 아크가 생기는 것은 목재의 벽 또는 천장 기타의 가연성 물체로부터 표 35-1에서 정한 값 이상 이격하여 시설하여야 한다



제36조(고압용 기계기구의 시설)

ⓛ 고압용 기계기구는 다음 각 호의 어느 하나에 해당하는 경우와 발전소․변전소․개폐소 또는 이에 준하는 곳에 시설하 는 경우 이외에는 시설하여서는 아니 된다.

• 1. 기계기구의 주위에 제44조제1항ㆍ제2항 및 제4항의 규정에 준하여 울타리ㆍ담 등 을 시설하는 경우
• 2. 기계기구를 지표상 4.5 m(시가지 외에는 4 m) 이상의 높이에 시설하고 또한 사람이 쉽게 접촉할 우려가 없도록 시설하는 경우
• 3. 공장 등의 구내에서 기계기구의 주위에 사람이 쉽게 접촉할 우려가 없도록 적당 한 울타리를 설치하는 경우
• 4. 옥내에 설치한 기계기구를 취급자 이외의 사람이 출입할 수 없도록 설치한 곳에 시설하는 경우
• 5. 기계기구를 콘크리트제의 함 또는 제3종 접지공사를 한 금속제 함에 넣고 또한 충전부분이 노출하지 아니하도록 시설하는 경우
• 6. 충전부분이 노출하지 아니하는 기계기구를 사람이 쉽게 접촉할 우려가 없도록 시설하는 경우
• 7. 충전부분이 노출하지 아니하는 기계기구를 온도상승에 의하여 또는 고장시 그 근 처의 대지와의 사이에 생기는 전위차에 의하여 사람이나 가축 또는 다른 시설물에 위험의 우려가 없도록 시설하는 경우



제38조(저압전로 중의 과전류차단기의 시설)

ⓛ 과전류차단기로 저압전로에 사용하는 퓨즈는 수평으로 붙인 경우(판상 퓨즈는 판면을 수평으로 붙인 경우)에 다음 각 호에 적합한 것이어야 한다.

• 1. 정격전류의 1.1배의 전류에 견딜 것.

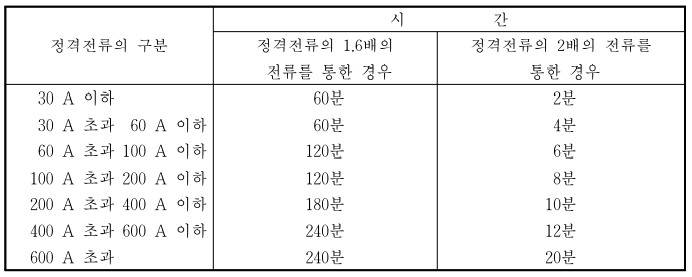

• 2. 정격전류의 1.6배 및 2배의 전류를 통한 경우에 표 38-1에서 정한 시간 내에 용단될 것.



③ 과전류차단기로 저압전로에 사용하는 배선용차단기는 다음 각 호에 적합 한 것이어야 한다.

• 1. 정격전류에 1배의 전류로 자동적으로 동작하지 아니할 것.

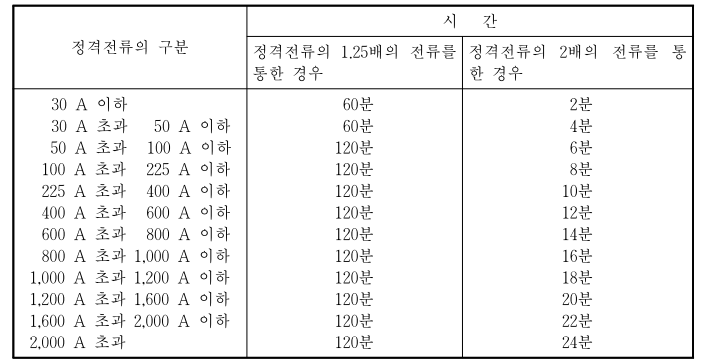

• 2. 정격전류의 1.25배 및 2배의 전류를 통한 경우에 표 38-3에서 정한 시간 내에 자동적으로 동작할 것.

---

pdf 90p에 해당하는 내용
